Pruebas de racking

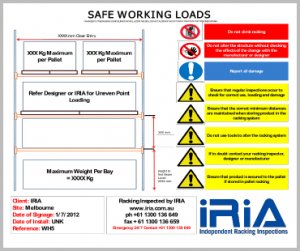

Gráficos de carga en rack

Todos los bastidores deben tener una señalización de carga adecuada con información sobre las cargas de funcionamiento seguras del sistema fijadas en una posición clara.

Las cartas de carga de trabajo seguras que no se muestran de manera prominente en las estructuras de trasiego pueden resultar en lesiones graves en el lugar de trabajo y la entrega de un aviso de mejora por parte de las autoridades de la Ley de Salud y Seguridad.

¿Qué es un gráfico de carga?

Un gráfico de carga debe definir la carga de un sistema de rack en varios niveles diferentes.

Estos incluyen:

  • Bahía (entre 2 montantes)
  • Estante o nivel (par de vigas)
  • Para que la unidad se almacene, es decir, un palet

¿Por qué necesito gráficos de carga de trabajo seguro?

8.1.2 Límites de carga de trabajo

No se superará el límite de carga de trabajo ni el límite de carga total de trabajo por bahía para la instalación de bastidor. El límite de carga unitario admisible y el límite de carga unitario admisible por bahía se mostrarán de conformidad con el punto a) de la cláusula 1.6.1.

8.1.3 Alteración de la instalación del bastidor

La instalación del bastidor no se modificará para desviarse de la aplicación de carga y de la configuración suministrada para la instalación del bastidor. No se efectuarán alteraciones físicas en los montantes, refuerzos, vigas o componentes, como la soldadura en abrazaderas o portadoras adicionales. Además, no se permitirá el cambio de uso, por ejemplo, de palets de madera a palets de poste.

Al diseñar el bastidor, se tendrá en cuenta la naturaleza de la transferencia de carga entre la carga unitaria (por ejemplo, una acción distribuida uniformemente y una acción concentrada) y los elementos de apoyo inmediatos.

8.1.4 Instrucciones de funcionamiento

La instalación en rack deberá tener en uno o más lugares visibles, una placa permanente resistente a la corrosión de no menos de 125 mm de largo y 250 mm de alto con letras mínimas de 25 mm y se fijará mecánicamente a la estructura de trasiego a 2 m sobre el nivel del suelo. Las instrucciones de funcionamiento de la placa incluirán, entre otras, las siguientes:

  1. La correcta aplicación y uso del equipo.
  2. Los límites de carga de trabajo a cumplir.
  3. Prohibiciones de alteraciones no autorizadas.
  4. El requisito de notificar cualquier daño incurrido debido al impacto para que su efecto pueda evaluarse de conformidad con las Cláusulas 8.3 y 8.4.

¿Qué sucede si mi personal ha estado ajustando mi trasiego?

El ajuste del bastidor, incluidos los niveles de viga, puede, en algunos casos, afectar a la capacidad de carga de un sistema de bastidor. Si no está seguro, póngase en contacto con IRIA para obtener asesoramiento.

¿Cómo puedo obtener mi carga de rack nominal?

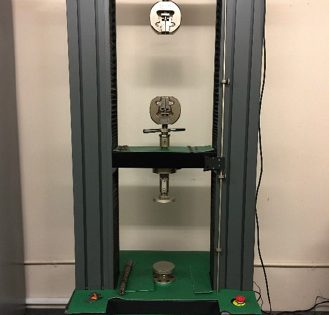

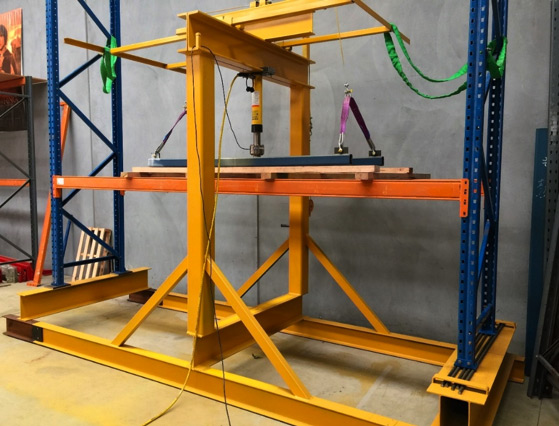

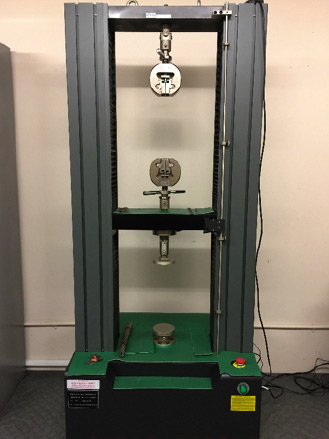

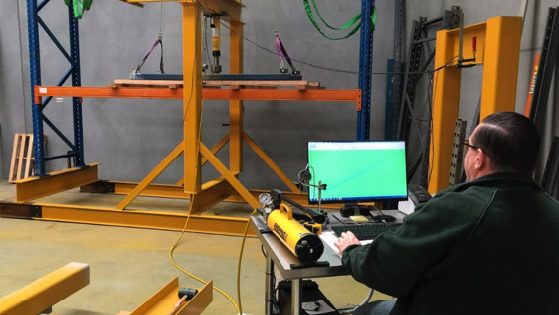

IRIA puede probar todos los componentes de rack y sistemas de rack en su laboratorio en Melbourne.

Las pruebas incluyen:

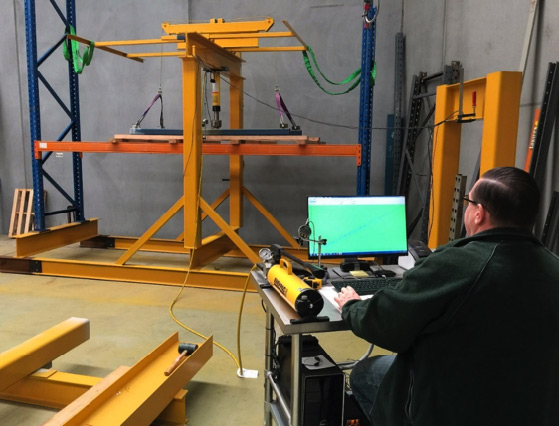

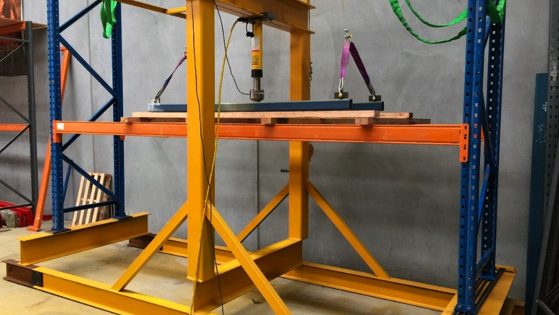

  • Pruebas de haz

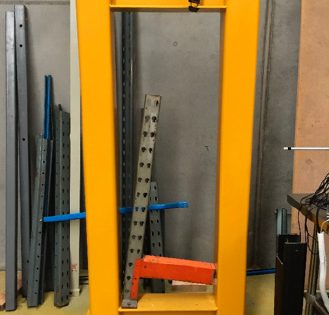

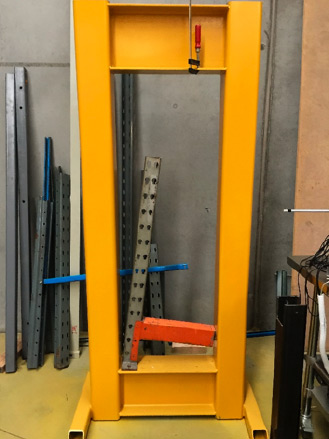

  • Pruebas verticales

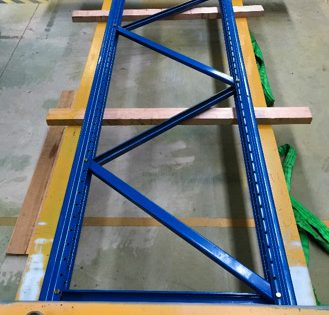

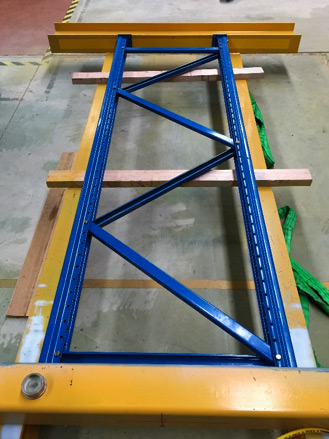

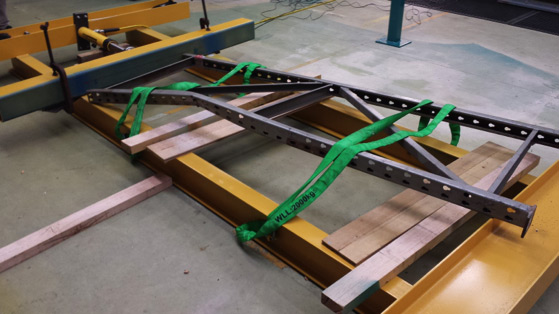

  • Pruebas de trama

Todos los equipos están construidos específicamente y las pruebas pueden variar desde una viga individual hasta un sistema completo para la certificación hasta AS4084 2012 y otras normas a petición.

Además de esto, IRIA mantiene una base de datos en una gama de componentes de rack que se han probado. Esto permite a los clientes sentirse cómodos de que los gráficos de carga de rack producidos por IRIA se basen en pruebas del mundo real de los componentes que componen el sistema.

Póngase en contacto con nosotros para ver si tenemos datos de prueba en su marca de racking. Con el trasiego más antiguo y no soportado junto con la entrada de mala calidad en alta mar IRIA puede ser capaz de ayudar. Utilice el
formulario de consulta de contacto aquí
para discutir el suministro de gráficos de carga para su sistema de rack – cualquier marca, todas las marcas.
